私が初めて深海船舶と沿岸船舶のさまざまな係留ソリューションを比較し始めたとき、造船所、測量士、経験豊富な船長からの一貫した推奨事項に何度も遭遇しました。スタッドリンクアンカーチェーン。時間が経つにつれて、なぜスペシャリストが中南などの本格的な海洋メーカーは、人間の安全、分類規則、稼動時間が交渉の余地のない場合には常にこの設計に依存しています。私はチェーンを一般的な鉄鋼商品として考えるのではなく、実際の嵐の中で船舶が位置を維持し、乗組員の安全を保ち、高価な資産を保護するかどうかを決定する戦略的コンポーネントとして扱います。
このガイドでは、特定のモデルや直径を売り込むつもりはありません。私の目標は、バイヤーがアンカー チェーンを選択するときに尋ねる実際の質問を詳しく説明し、経験豊富なサプライヤーがアンカー チェーンをどのように好むかを説明することです。中南は設計とテストにアプローチし、より優れたチェーンが耐用年数全体にわたって静かにコストを節約できる場所を示します。予期せぬ障害、一貫性のない証明書、または約束よりも早く腐食するチェーンについて心配するのにうんざりしている場合、これはまさにあなたが望んでいたテクニカル セールス エンジニアとの会話です。
私がフリート管理者や船主と話をするとき、彼らが最も恐れているのはチェーン自体の購入価格ではありません。彼らは、混雑した港の近くでアンカーを引きずること、突然のスコールで係留が失敗すること、チェーンが試験要件を満たせないために船級検査員が船舶を座礁させることを心配しています。これらすべての問題は、どのサプライヤーを信頼するかという 1 つの単純な選択から始まります。スタッドリンクアンカーチェーン.
高品質のスタッド リンク チェーンは、船舶グレードの合金鋼から作られ、厳密に管理された条件下で溶接および熱処理され、ISO 1704 などの国際規格や主要な船級協会 (ABS、LR、DNV、BV、CCS など) の規則に照らして実証テストされています。これらのテストに合格したチェーンは、「過剰に設計された」高級品ではありません。これは、人命と数百万ドルの船体が危険にさらされている場合に、現代の船主のほとんどが期待する最低限の信頼性レベルです。
その反面、安価で管理が不十分なチェーンは目に見えないリスクをもたらします。不適切な溶接、一貫性のない熱処理、または低品位鋼による微小な亀裂は、悪天候でラインに大きな負荷がかかるまで隠れたままになることがよくあります。その時点での失敗は、単にリンクが切れていることを意味するわけではありません。アンカーの紛失、船体の損傷、車線への漂流し、高額な修理と調査に何日もかかる可能性があります。これらのコストを考慮に入れると、完全に認証され追跡可能なチェーンに多少の追加料金を支払うことは、贅沢ではなく保守的に見えます。
だからこそ、このようなメーカーは、中南は、海洋アンカーチェーンとオフショア係留チェーンにおける数十年の経験と大規模な試験能力を備えており、造船所やEPC請負業者によって最終候補に選ばれることがよくあります。国際船級協会による監査を受けた一貫したプロセスにより、バイヤーはチェーンの各バッチが図面や証明書の約束通りに正確に動作するという確信を得ることができます。

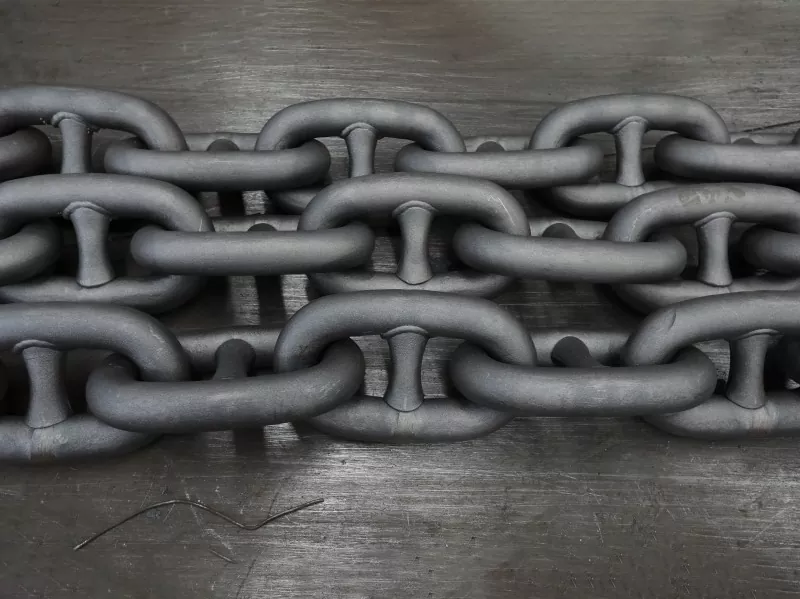

サプライヤーを比較する前に、私は常にテーブルの周りのチームがスタッド リンクの設計の特徴を十分に理解していることを確認します。スタッド リンク チェーンの各リンクには、中央にソリッド バー (スタッド) が含まれています。このシンプルなバーは、負荷がかかった状態やウィンドラスのジプシーにおけるチェーンの挙動を劇的に改善します。リンクが狭い楕円形に変形するのを防ぎ、ねじれを軽減し、リンク間で荷重をより均等に分散します。
対照的に、スタッドレス チェーンにはこの内部バーがありません。これらは軽量で柔軟性があり、一部の係留パターンには便利ですが、高荷重とウィンドラスによる頻繁な取り扱いが予想される主な船舶のアンカーリングには第一の選択肢ではありません。私が取り組んでいる多くのプロジェクトでは、特定の沖合係留にスタッドレス設計が使用されていますが、主船のアンカー ラインはスタッド リンク チェーンのままです。
もう 1 つの重要な設計ポイントは、直径とグレードの範囲です。みたいなサプライヤー中南同社は通常、直径約 16 mm から最大 160 mm 以上のアンカー チェーンを、標準的な船舶用途向けにはグレード 2 およびグレード 3、オフショア係留用には R3 以降などの高強度グレードを提供しています。世界中の他の評判の良いメーカーも同様のパターンに従って、船舶用の U2/U3 またはグレード 2/3 チェーンと、要求の厳しい海洋作業用の R3/R4 タイプを製造しています。
違いを明確にするために、私は社内での議論のために以下のような簡単な比較表を作成することがよくあります。価値はサプライヤーや規格によって異なりますが、この構造により、テーブルの周りの全員がどちらを選択するのか、なぜ品質が重要なのかを理解することができます。
| チェーングレード | 一般的な直径範囲 | 代表的な用途 | 私が気をつけていること |
|---|---|---|---|
| グレード 2 / U2 | ~16 mm – 122 mm | 商船、内航船、汎用錨泊 | バランスの取れた強度と重量、優れた耐疲労性、クラスで広く受け入れられています |
| グレード 3 / U3 | ～20mm – 162mm | 大型船舶、より過酷な環境、より高い耐力と破壊荷重が必要な場合 | 強度は高くなりますが、脆性挙動を避けるために厳密な溶接と熱処理が必要です |
| R3 / R3S / R4 | ~58 mm – 162 mm | 海洋係留ライン、FPSO、プラットフォーム、および重要な深海システム | 非常に高い負荷。私は完全なトレーサビリティ、詳細なテストレポート、信頼できる工場を重視します。 |
どの設計とグレード ファミリを扱っているかがわかれば、チェーンを船舶、係留レイアウト、運用する規制の枠組みに適合させることがはるかに簡単になります。
「適切な」チェーンを選択するということは、単にカタログ内で最大または最強のオプションを選択することだけではありません。私は通常、3 つのグループの質問から始めます。船はどのようなものなのか、船はどのような環境に直面するのか、そしてルールはどうなっているのかということです。
船舶のデータについては、変位、長さ、風損面積、および船舶が実際にどのように動作するかを調べます。頻繁に寄港し、停泊深度が比較的浅い沿岸貨物船には、荒天で何日も停滞する可能性がある深海のオフショア支援船と同じ構成は必要ありません。これらの違いはチェーンの直径とグレードの両方に影響します。
次に環境条件が続きます。波の高さ、流れ、風のパターン、海底の種類、水深はすべて、チェーンにかかる動的荷重を変化させます。たとえば、スコープが長い柔らかい泥の中では、チェーンが海底に横たわっており、摩擦が多くの働きをします。より急峻で岩の多い固定地では、荷重サイクルがより厳しくなる可能性があり、高強度のグレード 3 チェーンは、グレード 2 のリンクとほぼ同じ直径でより高い耐力と破断荷重を提供できるため、魅力的になります。
最後に、関連するルールを詳しく見ていきます。船級協会と旗当局は、船舶の種類とトン数に基づいて、アンカーチェーンの長さ、直径、グレードの最小要件を設定しています。ここで役立つのは、次のようなメーカーです。中南すでに設計とテストを行っていますスタッドリンクアンカーチェーンこれらの規格に準拠しているため、カタログと図面には、どのチェーンがどのクラス表記を満たすかを明確に示しています。
これらの基本に加えて、私は常に腐食防止と表面仕上げを考慮します。溶融亜鉛めっきは堅牢な長期耐食性を提供し、浸漬と乾燥サイクルを頻繁に行うチェーンに好まれることが多く、一部の所有者にとっては黒色瀝青コーティングがコスト効率の高い選択肢となる場合があります。最適なオプションは、チェーンを検査する頻度、地域の環境がどれほど厳しいか、重量とコストがプロジェクトの制限要因であるかどうかによって異なります。
遠くから見ると、アンカー、ライン、船舶など、すべてのアンカー システムは同じように見えます。何か異常なことが起こったとき、その違いは明らかになります。私の経験では、スタッドリンクアンカーチェーン現実世界の多くのシナリオにおいて、ロープや純粋なスタッドレス チェーン システムに比べて、非常に実用的な利点が 3 つあります。
まず、ウィンドラスとワイルドキャットに対する予測可能なハンドリングがあります。各リンクのスタッドは、チェーンがジプシーのポケットに適切に収まり、スキップや突然の衝撃を軽減します。これにより、前甲板での操作がよりスムーズになり、巻き上げ機の磨耗が減り、船舶が停泊している際に負荷がかかってチェーンが飛び跳ねることが少なくなります。
次に、スタッド リンク チェーンは 1 メートルあたりの重量が大きいため、波や突風を吸収する古典的なカテナリー形状を作り出すのに役立ちます。風が強くなった場合でも、チェーンの下部は海底に留まり、アンカーに水平方向の引っ張り力を与え、引きずりの可能性を減らします。ワイヤー ロープや合成ラインは、慎重に設計された係留に優れていますが、追加のハードウェアやシンカーがなければ、同じ重いカテナリーを自然に作成することはできません。
第三に、スタッド リンク チェーンは、混合車両や古いインフラストラクチャでも耐えられます。多くのポート、アンカー ウインドラス、チェーン ストッパーは、スタッド リンクの形状を念頭に置いて設計されています。施設が混在し、サポートが限られている地域で事業を行っているオーナーと仕事をする場合、スタッド リンク ソリューションは、カスタム ドラム、特殊なコネクタ、または非常に特殊な取り扱い手順を必要とする代替システムよりも簡単に統合できることがよくあります。
特に、従来の巻き上げ機との互換性よりも柔軟性が重要となる重量に敏感な沖合係留パターンでは、スタッドレス チェーンが依然としてその役割を果たしています。重要なのは、どのような場合でも 1 つの設計が「優れている」ということではなく、スタッド リンク チェーンの強みを理解することで、堅牢でドラマチックなアンカー システムの設計が容易になるということです。
技術的な要件がわかったら、最も重要な決定はサプライヤーです。評判の高いチェーン メーカーは、単にスチール リンクを溶接するだけではありません。彼らは原材料、熱処理、テスト、認証、文書を、今後 20 年間にわたって信頼できる方法で管理します。
みたいな会社だと中南, まずは基本的な事項、つまり操業年数、生産能力、焦点を見ていきます。数十年の経験と年間数万トン規模の生産能力を持つ海洋アンカーチェーンとオフショア係留チェーンの専門家として、同社は明らかにアンカーチェーンを副産物ではなく中核事業として扱っています。通常、このレベルの集中は、時間の経過とともにより優れたプロセス制御とより安定した品質につながります。
次に、認証と規格について検討します。工場がアンカー チェーンの ISO および GB 規格に準拠して取り組んでいること、およびその製品が私の艦隊に関連する主要な船級協会によって承認されていることを確認したいと考えています。また、溶接手順の資格や確実な検査記録とともに、実物大の耐力試験および破断荷重試験の設備も探します。サプライヤーがチェーンの実際のテストデータや追跡可能な熱数値を示せない場合、私はそれを危険信号として扱います。
次に、エンジニアリング サポートとカスタマイズ オプションを評価します。優れたメーカーは、ショットごとのチェーンの長さの調整、シャックルやスイベルなどの付属品の接続、プロジェクトに合わせた表面処理を支援します。また、より高い強度グレードが合理的である場合、または船舶の実際の動作を考慮して、より保守的なグレード 2 チェーンがより良い選択である場合についてもアドバイスすることができます。
最後に、私は応答性とコミュニケーションに注意を払っています。図面や仕様書を送るときは、価格や納期だけではなく、詳細なフィードバックを期待しています。注文前にサプライヤーが技術的な質問に回答する方法は、多くの場合、数年後に予期せぬ事態が発生した場合にサプライヤーがどのようにサポートするかを反映しています。
最良のチェーンであっても悪用されて早期退職に至る可能性があります。私がクライアントのメンテナンス計画の作成を支援するとき、チェーンの寿命を劇的に延ばし、調査中の不快な驚きを減らすいくつかの規律ある習慣に焦点を当てます。
これらの習慣が質の高いものと組み合わされると、スタッドリンクアンカーチェーン、 その結果、乗組員の生活はより穏やかになり、授業調査中の頭痛の種も減り、緊急修理ではなく長期予算に組み込むことができるはるかに予測可能な交換サイクルが実現しました。
純粋に購入する観点から見ると、安価なチェーンは常に魅力的に見えます。しかし、クライアントと一緒にシンプルな所有コストモデルを構築すると、確立されたサプライヤーからの高品質のチェーンが通常、経済的に賢い選択である理由がすぐにわかります。
2 セットのチェーンを想像してください。 1 つは、認証が限られており、鋼材の供給源が不明であるため、コストが低いことです。もう 1 つは、次のようなメーカーから完全に認証されています。中南、実証済みの溶接手順、分類承認、同様の船舶での長い実績を備えています。最初のチェーンを腐食や疲労のために数年前に交換する必要がある場合、またはそれによって重大なダウンタイムや損傷が一度でも発生した場合、見かけ上の節約効果は即座に消えてしまいます。
私はこれを明確な数値に変換することがよくあります。つまり、メーターあたりの購入コストを予想耐用年数で割ったものに、検査、メンテナンス、潜在的なダウンタイムの推定コストを加えたものです。所有者が、寿命が長く、より予測可能な、少し高価なチェーンのほうが実際には年間コストが低いことを確認すると、アップグレードの決定を社内で擁護するのがはるかに簡単になります。
スプレッドシート以外にも、評判と安心の問題もあります。すでに最新の船体、電子機器、安全装置に投資しているオペレーターは、信頼性の低いアンカー ラインでシステム全体を危険にさらすことを望んでいません。その文脈で、プレミアムを指定すると、スタッドリンクアンカーチェーンこれは、安全性と信頼性に対する同社の広範な取り組みの自然な延長のように見えます。
Q1.スタッドリンクとスタッドレスアンカーチェーンの主な違いは何ですか?
スタッド リンク チェーンには各リンクの中心にソリッド バーがあり、これによりチェーンの形状が維持され、よじれが軽減され、巻き上げ機上での走行性が向上します。一方、スタッドレス チェーンには内部バーがないため、軽量で柔軟性が高くなりますが、通常、従来の船舶用巻き上げ機では安定性が低く、高荷重時の変形に対する耐性が低くなります。
Q2.高品質のスタッド リンク アンカー チェーンはどの規格と証明書を満たす必要がありますか?
ほとんどの商用およびオフショア用途では、ISO アンカー チェーン規格への準拠と、ABS、LR、DNV、BV、CCS などの少なくとも 1 つの主要な船級協会からの承認を求めます。これは、耐荷重および破断荷重の試験レポートと、各長さを証明書とヒート番号にリンクするチェーン上の明確なマーキングによって裏付けられています。
Q3.スタッド リンク アンカー チェーンは通常どのくらいの期間使用できますか?
実際の耐用年数は、船舶の種類、環境、メンテナンス、チェーンに重負荷がかかる頻度によって異なりますが、優れた素材、適切なコーティング、定期的な検査があれば、多くの船主は船舶用チェーンを 10 年以上使用し、級測量士の要求に応じて個々のリンクやセクションを更新する計画を立てています。
Q4.異なるサプライヤーのチェーンやアクセサリを 1 つのシステムに混在させることはできますか?
技術的には可能ですが、私がコンポーネントを混合するのは、すべてのコンポーネントが同じ規格とクラス承認を満たしており、サプライヤーまたは有能なエンジニアがリンク寸法、耐荷重、接続形状の互換性を確認した場合のみです。1 つのコンポーネントが弱いか不一致であると、チェーンライン全体の強度が損なわれる可能性があるためです。
Q5.スタッド リンク アンカー チェーンの交換時期を知るにはどうすればよいですか?
クラスの調査規則を超えて、許容範囲を超えた摩耗や腐食による直径の損失、溶接部やベアリング表面の周囲の目に見える亀裂やひどい孔食、リンクの伸び、NDT テストでの繰り返しの故障、極端な現象の後の損傷を監視します。これらの兆候がいくつか現れた場合は、パッチ修理を繰り返すよりも交換の方が安全で経済的な選択肢になります。
Q6. Zhongnan または他のサプライヤーに見積もりを依頼する前に、どのような情報を準備する必要がありますか?
私は通常、船舶の種類とトン数、必要なチェーンのグレードと直径（クラス規則ですでに定義されている場合）、各ラインまたはショットの全長と構成、好ましいコーティング、予想される動作環境、関係する船級協会、およびアンカーチェーン付属品の特別な要件を収集します。これにより、サプライヤーが一般的な価格表ではなく、正確で技術的に健全な提案で応答できるようになります。
Q7.亜鉛メッキのスタッドリンクアンカーチェーンは、黒く塗装されたものより常に優れていますか?
溶融亜鉛めっきは非常に強力な腐食保護を提供し、過酷な海洋環境や長いサービス間隔に最適ですが、コストと若干の重量も追加されます。一方、検査が頻繁で、条件が穏やかで、予算が限られている一部の運航プロファイルでは黒色瀝青コーティングで十分な場合もあります。そのため、私はプロジェクトごとに単一のルールを設けるのではなく、船舶の実際の運航パターンとメンテナンス戦略に基づいて選択します。
Q8.スタッドリンクアンカーチェーンは船舶のアンカーだけでなく永久係留にも使用できますか?
はい、多くのオフショア プロジェクトでは、スタッド リンク チェーンの強度が高く、挙動が予測可能なため、恒久的または半恒久的な係留ラインにスタッド リンク チェーンを使用していますが、ラインの張力、水深、環境の力、コネクタのハードウェアに合わせて設計を慎重に設計する必要があり、標準的な船舶のアンカー レイアウトを超える場合には、チェーン メーカーと係留専門家の両方に常に関与してもらいます。
ここまで読んだ方は、アンカー チェーンの選択が単なるカタログ作業ではないことをすでにご存知でしょう。安全性、規制、運用の現実性、長期的なコスト、そして製品の品質のバランスをとっているのです。スタッドリンクアンカーチェーンその決断の中心に位置しています。のような注力メーカーと協力する中南は、長年の経験、最新の生産、厳格なテストを組み合わせたもので、構築するための強力な基盤を提供します。
新造船を計画している場合でも、古い船舶のアップグレードを計画している場合でも、オフショア係留施設の再設計を計画している場合でも、この情報を技術チームとの具体的な会話に変えることを強くお勧めします。船舶のデータ、環境条件、クラス要件を共有し、単純なメーターあたりの価格ではなく、詳細な提案を求めます。不確実性から明確で長期的な解決策に移行する準備ができている場合は、ためらわずに次のことを行ってください。お問い合わせ、今すぐ図面を送信して、カスタマイズされた見積もりや技術的な相談をリクエストしてください。適切なチェーンはアンカーを保持するだけではありません。今後何年にもわたって、お客様の業務全体の安全性と信頼性をサポートします。
