スイベル フォアランナー アセンブリは、コンパクトですが船舶のアンカー システムのミッション クリティカルなコンポーネントです。アンカーとメインアンカーチェーンの間に配置され、船が風、海流、波でヨーイングしたり揺れたりするときにチェーンに沿ってねじれが蓄積するのを防ぎます。スイベルアセンブリを適切に選択しないと、チェーンがねじれ、過度の摩耗、ワイルドキャットでの詰まり、さらには固定の失敗につながる可能性があります。
このガイドでは、2 つの主要な構成 (3 リンクと 3 リンク) 間の構造化されたルールベースの比較を提供します。4リンクスイベルフォアランナー— 船舶の種類、スペースの制約、階級社会の要件について明確な意思決定基準を提供します。
どちらの構成も ISO 1704 (造船 – スタッドリンク アンカー チェーン) に従って製造されており、通常はグレード 2 またはグレード 3 の合金鋼または炭素鋼から製造され、熱処理および実証試験済みのコンポーネントが使用されます。
すべてのスイベル フォアランナーには、DNV-GL、ABS、BV、LR、NK などの認定船級協会が発行した試験証明書が付属している必要があります。証明書には、耐荷重試験の結果、破壊荷重値 (該当する場合)、材料のトレーサビリティ、および寸法検証が含まれます。
2 つの設計の機能的な違いは、リンクの数と接続順序にあり、これらは寸法の長さ、シャックルとの互換性、互換性に直接影響します。
EL + SW + EL（拡大リンク + スイベル + 拡大リンク）で構成されます。このコンパクトなアセンブリではエンドリンクが省略されているため、軸方向の全長が短くなります。アンカーポケットやワイルドキャットの周囲のスペースが限られている場所への設置向けに設計されています。ただし、エンドリンクがないため、アンカー側の接続には通常、専用のシャックルまたは適合したインターフェイスが必要です。

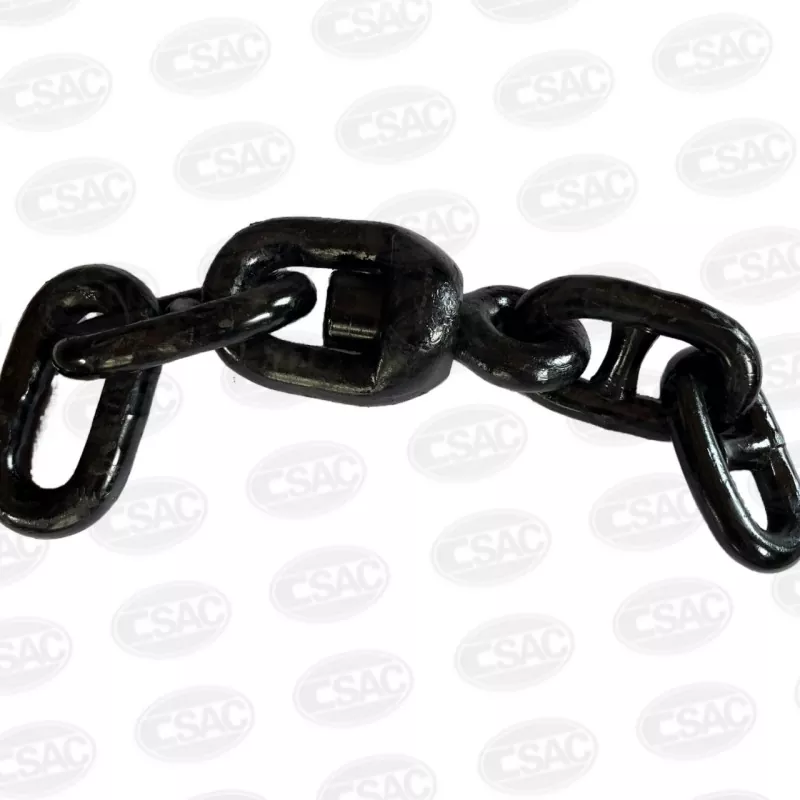

E + EL + SW + EL（エンドリンク + 拡大リンク + スイベル + 拡大リンク）で構成されます。エンドリンク (E リンク) の存在により、標準的な D タイプのアンカー シャックルに対応するように特別に成形された大きな内部開口部が提供されます。この配置は外航商船の業界標準となっており、優れた接続性、簡単な交換、既製のシャックルとの幅広い互換性を提供します。
|
特徴 |
3リンク |
4リンク |
|
リンクシーケンス |
エル + SW + エル |
E + EL + SW + EL |
|
全長 |
より短く、よりコンパクトに |
エンドリンクのため長くなっています |
|
シャックルの互換性 |
特別なアダプター/カスタムシャックルが必要です |
標準 D タイプ シャックルに直接フィット |
|
代表的な用途 |
コンパクトなアンカーポケット、小型船舶、限られたスペース |
商用深海船、標準適合 |
|
メンテナンスと予備品 |
あまり一般的ではありません。カスタムオーダーが必要な場合があります |
業界標準。広く入手可能 |
3リンクと4リンクデザインは任意ではありません。これは、次の技術的および運用上のパラメータに基づく必要があります。
アンカー チェーン ロッカー、ホース パイプ、またはワイルドキャット ポケットにより、フォアランナー アセンブリの全長に厳しい制限が課される場合、3 リンク タイプは、4 リンクでは適合しない場所に適合する短い代替品を提供します。格納時の収納長さを船舶の全体配置図と照らし合わせて常に確認してください。
外航商船（ばら積み貨物船、コンテナ船、タンカー） – 4 リンク構成を選択します。これは主要なフリート全体で標準化された選択肢であり、世界中の港湾サプライヤーから交換部品を容易に入手でき、船級検査員が互換性の問題を発見できないことが保証されます。
タグボート、海洋供給船、内陸水路ボート、小型作業船 – 短縮された長さによってシャックル接続が損なわれず、アセンブリの使用荷重制限 (WLL) がメインチェーンの使用荷重制限 (WLL) と一致またはそれを超えている場合、3 リンクが許容されるか、むしろ望ましい場合があります。
構成に関係なく、スイベル フォアランナーはチェーンの公称直径 (通常は 12.5 mm から最大 162 mm までの範囲) と寸法が一致している必要があります。フォアランナー コンポーネントのグレード (2 または 3) がプライマリ アンカー チェーンのグレードと同じかそれより高いことを確認します。船級協会によって特に承認されていない限り、等級を混合することはお勧めできません。
船舶の旗国および船級協会の適用規則を参照してください。一部のクラス表記では、追加の疲労解析またはスイベル コンポーネントの最小破断荷重マージンが課されます。常に、関連するグレードおよびサイズ範囲の型式承認証明書を保有するメーカーから調達し、設置前に完全な材料試験レポート (MTR) を要求してください。
3リンクと4リンクの選択スイベルフォアランナー最終的には、コンパクトさと接続性の間のトレードオフに依存します。
大多数の商用深海船にとって、4 リンク タイプは最終的な標準です。このタイプは、シャックルの取り付けが簡単で、スペアが世界的に入手可能で、すべての主要な船級協会に明確に受け入れられています。
少量トン数、スペースに制約のある船舶、または特殊な船舶の場合、接続シャックル インターフェースが注意深く設計されており、アセンブリの強度評価が完全に文書化されている場合、3 リンク構成は実行可能なソリューションとなります。
最終ステップとして、設計または交換の段階で係留設備のメーカーと出席するクラスの測量士に参加してもらうことを強くお勧めします。フォアランナーの寸法、耐荷重、および材料証明書を船舶の特定のアンカー取り扱いシステムと照合することによってのみ、安全で準拠した、運用上健全な選択を保証できます。
