結合シャックル

定義と機能

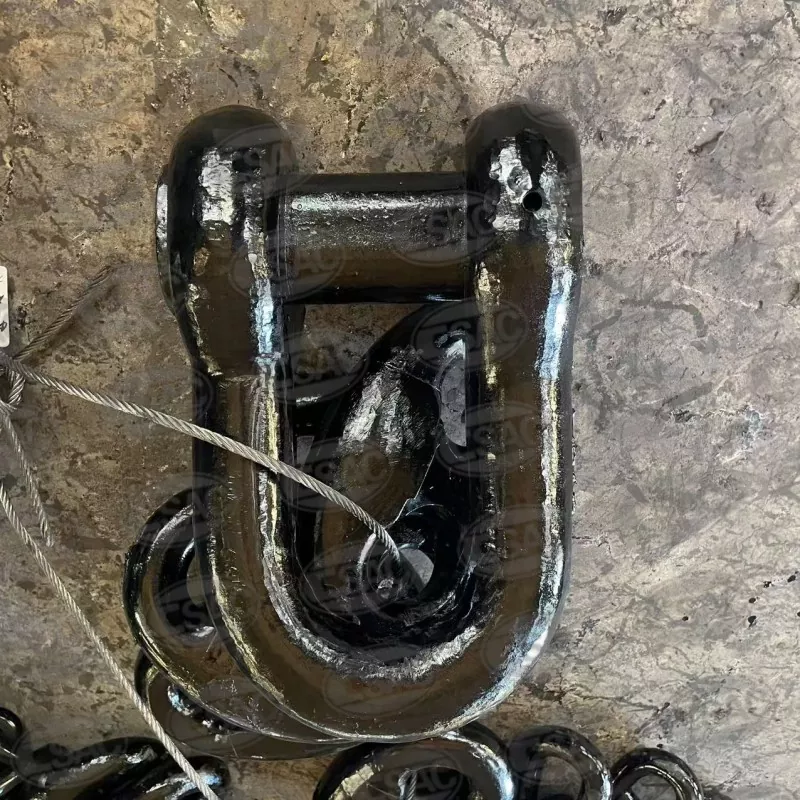

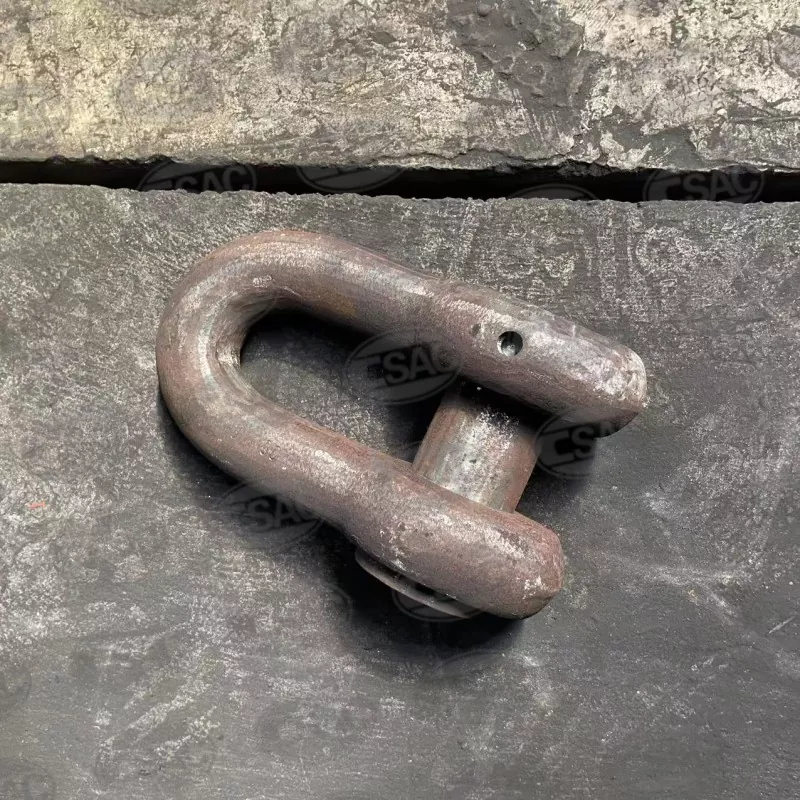

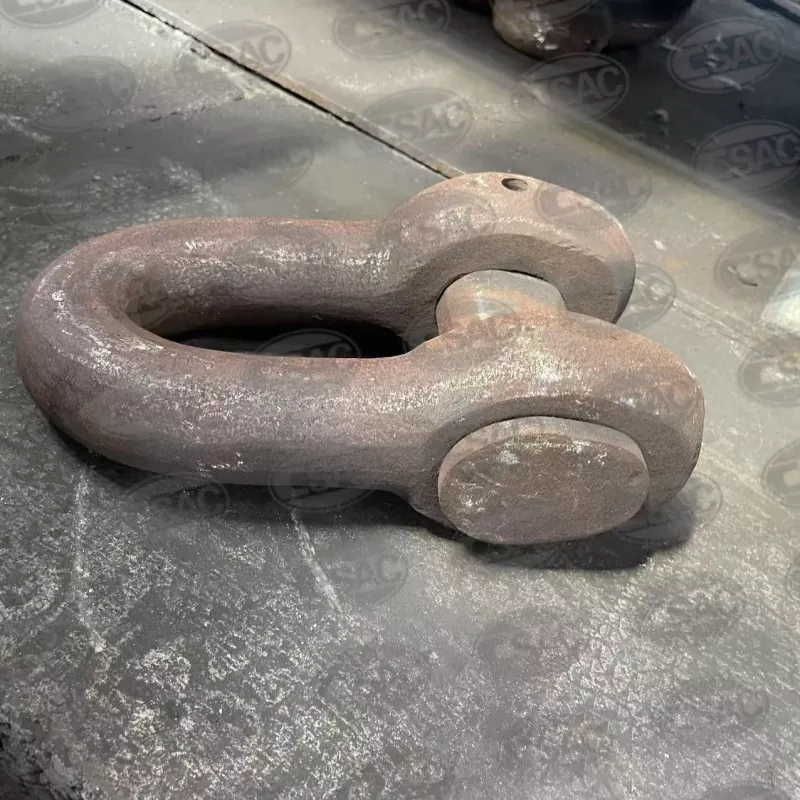

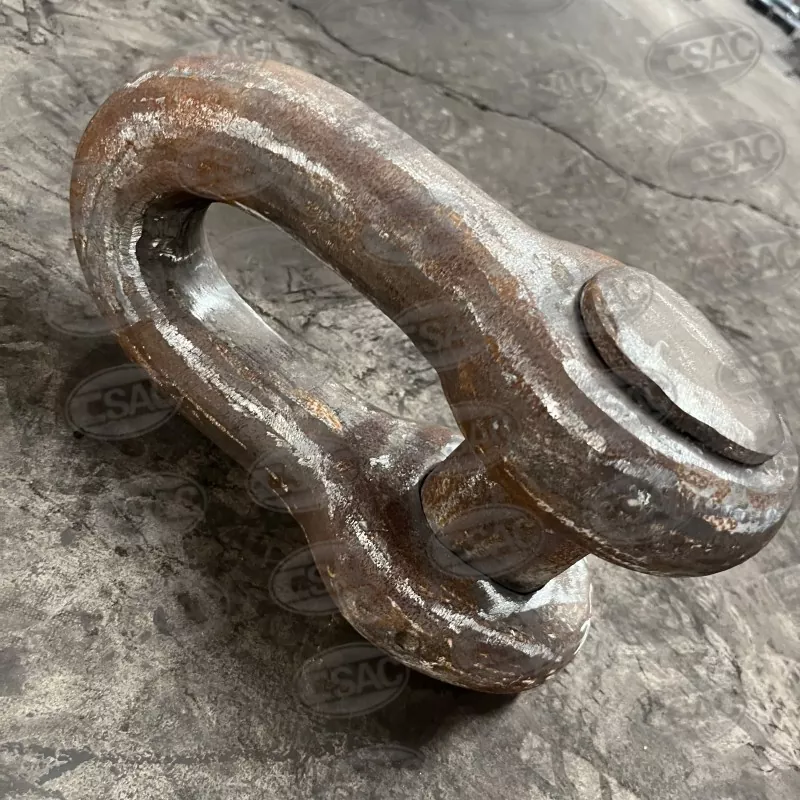

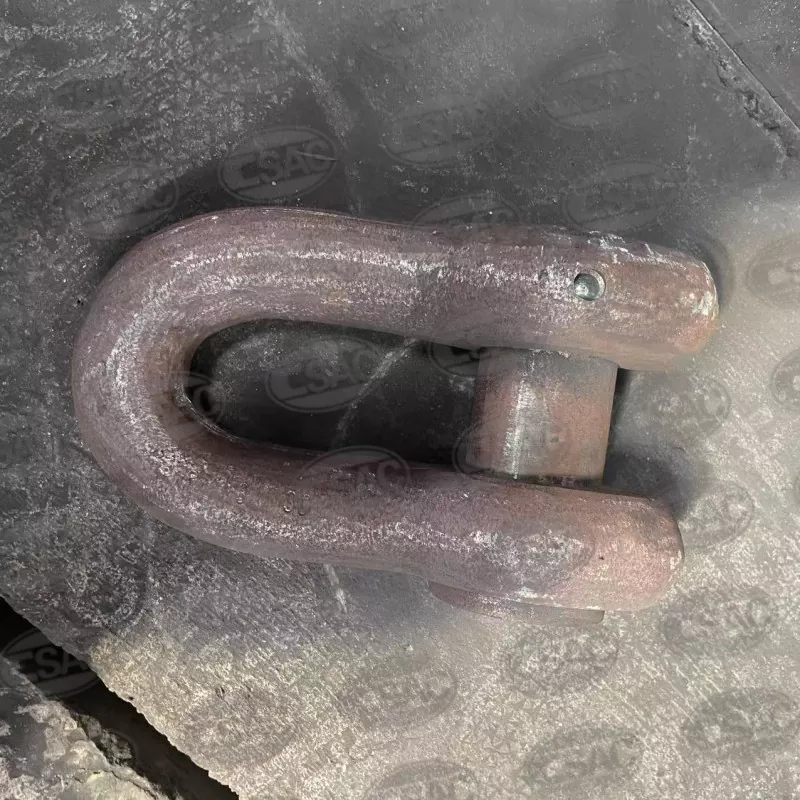

A 結合シャックルは、2 つのチェーンの端を接続したり、係留システムのコンポーネントを統合したりする高張力鋼製コネクタです。テーパーピンシステムを使用して、ロックされたリバーシブル接続を保証します。これらのシャックルは、FPSO、浮体式風力プラットフォーム、半水中リグ、その他の海洋係留用途に不可欠であり、シームレスで柔軟な設置が可能です。

主な利点

• 確実なテーパーピン閉鎖: 偶発的な取り外しを防ぎ、迅速な組み立て/分解を可能にします。
• 海洋グレードのスチール: 高い引張強度により、過酷な海洋条件下でも信頼性の高い耐荷重能力を保証します。
• 耐久性のある表面コーティング: 耐食性のために溶融亜鉛メッキまたは黒色アスファルトコーティングが利用可能です。
• 精密製造：正確な寸法により、スタッドレスおよびスタッドリンクチェーンとの互換性が保証されます。
• 幅広いサイズ範囲: 直径 14 mm ～ 122 mm をサポートし、多様な係留セットアップに対応します。

技術仕様

CSAC チェーン結合シャックルの標準仕様:

アプリケーションとケーススタディ

• オフショア係留: FPSO、半潜水リグ、浮体式風力プラットフォーム上のスタッドレス チェーンとスタッド リンク チェーンを接続します。
• 港湾およびドックの運営: 船舶の係留チェーンと浮きドックの間に安全なリンクを提供します。
• 浮体式エネルギー システム: 再生可能な海洋設備にチェーンとコンポーネントを統合します。
• 事例: CSAC チェーン結合シャックルは北海のオフショア プラットフォームに正常に設置され、動的な海況下でも 10 年以上にわたって安全なチェーン接続を維持しました。

認証と品質保証

• 認証: CCS、BV、DNV、ABS、NK、LR、RS、KR、RINA
• 製造規格: ISO 1704、IACS W22、API オフショア規格
• 品質管理: 材料の分光化学分析、耐荷重試験と破断荷重試験、超音波 (UT) および磁性粒子 (MT) 検査により、コンポーネントに欠陥がないことを確認します。

CSAC チェーンを選ぶ理由

技術的および設計上の利点

当社の結合シャックルは、江蘇科技大学との協力により、疲労耐性とアライメント性能が最適化されています。

卓越した製造

高度な鍛造、機械加工、熱処理プロセスにより、14 mm ～ 122 mm の全直径範囲にわたって一貫した品質が保証されます。

世界的な信頼性

CSAC チェーン結合シャックルは、安全で汎用性が高く、長期にわたるチェーン接続として世界中のオフショアオペレーターや造船所から信頼されています。

アフターサービス

• 技術サポート: シャックルの選択と係留システムの設計を支援します。
• 取り付けガイド: Kenter シャックルやスイベルなどの互換性のあるアクセサリに関する推奨事項。
• メンテナンス: 摩耗、腐食、交換間隔に関する長期点検ガイド。
• サンプルとテスト: 大規模な導入前に適合性とパフォーマンスを検証するために利用できます。

梱包と配送

• 保護コーティング: 輸送および保管中の酸化を防ぐための黒色アスファルトまたは溶融亜鉛メッキ。
• 世界各地への輸送: 寧波・舟山港への近さを活かして、コンテナ、フレーム、またはバルク輸送を世界中に提供しています。

よくある質問

• 質問:ジョインシャックルはカスタマイズできますか?
  答え:はい、直径、耐荷重、表面処理については OEM カスタマイズが可能です。
• 質問:ジョイニング シャックルとケンター シャックルの違いは何ですか?
  答え:シャックルのリンク チェーンと係留コンポーネントはテーパー ピンを介して結合されますが、ケンター シャックルは主にリバーシブル チェーン リンク接続用の 2 つの部分からなる D 字型コネクタです。
• 質問:予想される耐用年数はどれくらいですか?
  答え:適切なメンテナンスを行えば、CSAC チェーン結合シャックルは標準的な海洋条件下で数十年間使用でき、完全な品質保証がサポートされます。
