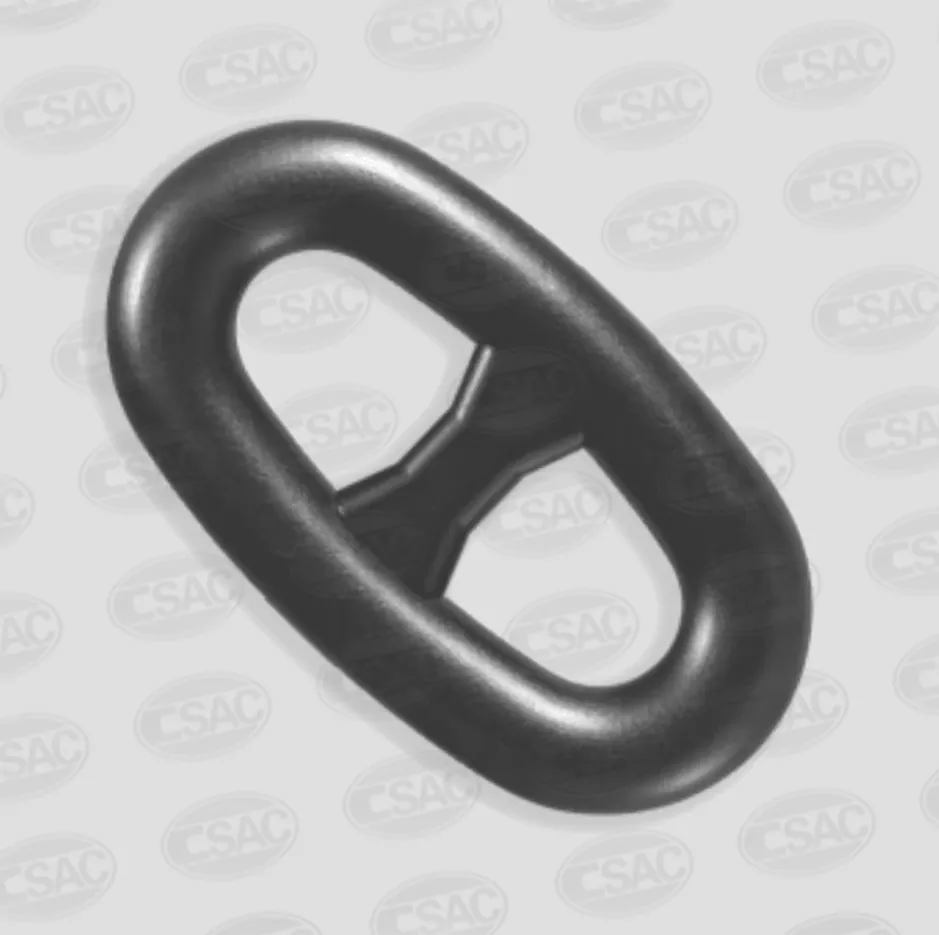

グレード R3-R3S スタッドリンク海洋係留チェーン

グレード R3-R3S スタッドリンク オフショア係留チェーンは、CSAC チェーンがオフショア作業の過酷な環境向けに特別に開発した頑丈な係留製品です。チェーンリンク内にスタッドを内蔵した「スタッドリンク構造」の採用により、スタッドレスチェーンに比べ構造安定性に優れています。この設計は、ねじれのリスクを軽減しながら変形と応力集中を効果的に最小限に抑えるため、周期的な荷重に長時間さらされる沖合係留シナリオに最適です。グレード R3 とグレード R3S の両方のバリエーションは、高張力鋼を使用して製造されています。特に、グレード R3S バージョンは耐疲労性と靱性が強化されており、長期にわたるオフショアサービスの最も厳しい要求を満たすことができます。グレード R3 ～ R3S スタッド リンク オフショア係留チェーンは、その卓越した全体的なパフォーマンスのおかげで、オフショア エンジニアリング分野における重要な係留コンポーネントとしての地位を確立しています。

製品の特徴

1. 安定した構造、ねじれやねじれに対する強い耐性

グレード R3 ～ R3S スタッド リンク オフショア係留チェーンは、各チェーン リンクに中央スタッドが取り付けられたスタッド リンク構造設計を特徴としています。スタッドレスチェーンに比べ強度に優れ、変形が少ない設計です。積み重ねや展開時にねじれやもつれが起こりにくく、係留作業中の応力集中を効果的に軽減し、リンクの変形や損傷を防ぎます。これにより、係留システムの全体的な安定性と安全性が向上し、大型および中型の海洋プラットフォームの長期係留要件に最適になります。

2. プレミアム素材、卓越した総合性能

当社は、グレード R3 ～ R3S スタッド リンク オフショア係留チェーンを製造するために、高品位の高張力鋼を使用しています。具体的には、グレード R3 チェーンは 30Mn2 鋼を使用して製造されており、690 MPa 以上の引張強度を誇ります。グレード R3S チェーンには 25MnCrMo 鋼が採用されており、引張強度 770 MPa 以上で、優れた耐疲労性と靱性を備えています。厳格な熱処理プロセスにより、鋼の硬度と靭性がさらに向上し、沖合の風、波、海流によって課される繰り返し荷重に製品が耐えられるようになり、耐用年数が長くなります。

3. 過酷な環境にも適応する耐食性と耐久性

高い塩分と湿度を特徴とする過酷な海洋環境に耐えるように設計されたグレード R3-R3S スタッド リンク オフショア係留チェーンには、特殊な表面処理が施されています。これらの処理により製品の耐食性が効果的に向上し、海水の浸食や海洋生物付着による劣化に耐えられるようになります。これにより、長期にわたるオフショア操業を通じてチェーンが安定した性能を維持できると同時に、メンテナンスコストも削減されます。

4. 充実の仕様、カスタマイズ対応

グレード R3 ～ R3S スタッド リンク オフショア係留チェーンは、直径 34 mm ～ 142 mm をカバーするあらゆる仕様で利用可能です。当社は、各クライアントのプロジェクト固有の要件を満たすために、特定の直径と長さのカスタマイズ オプションを提供します。さらに、チェーンはさまざまなエンドフィッティング、コネクタ、アンカー、シャックル、スイベル、その他のアクセサリと組み合わせることができるため、多様な海洋エンジニアリングプロジェクトの明確なニーズに合わせた包括的なワンストップ係留ソリューションを提供できます。

製品パラメータ

技術的な利点

1. 研究開発の技術的優位性

同社は江蘇科技大学と「高強度海洋ケーブルのインテリジェント制御および最適設計研究院」を共同設立し、深い協力関係を維持している。この研究所は、グレード R3-R3S スタッドリンクオフショア係留チェーンおよび関連製品の技術的な研究開発とアップグレードに重点を置いています。大学の研究リソースと企業の実際の製造経験を活用することで、当社は製品構造と製造プロセスを継続的に最適化し、製品の性能を向上させています。さらに、同社は「チェーンスタッドの自動生産装置」に関するルクセンブルク特許を含む、国内外で17件の特許を取得している。この革新により、チェーンスタッド製造の自動化と標準化が可能になり、人的エラーを最小限に抑えながら生産効率と製品の一貫性を効果的に向上させることができました。

2. 製造プロセスの利点

グレード R3 ～ R3S スタッド リンク オフショア係留チェーンは、効率的で応用性の高いソリッドステート溶接法であるパルス フラッシュ バット溶接技術を利用しています。この技術は、溶接継手の強度と靭性を効果的に高め、溶接欠陥を防止し、チェーンリンク接続の信頼性を確保します。さらに、熱処理プロセスを最適化しました。加熱と冷却の温度と時間を正確に制御することで、鋼の潜在的な特性を完全に実現し、それによってグレード R3 ～ R3S スタッドリンクオフショア係留チェーンのすべてのセクションが安定した機械的特性を備えていることを保証します。

3. 品質検査のメリット

原材料の調達から製品の出荷に至るまで、徹底した品質検査体制を確立しています。原材料が到着したら、鋼材の成分や機械的性質を徹底的に検査します。生産工程では、チェーンリンクの成形、溶接、熱処理の品質をリアルタイムで監視します。完成品は出荷前に、引張試験、衝撃試験、耐食性試験などの一連の試験を受け、グレード R3 ～ R3S スタッドリンク オフショア係留チェーンが国際規格と顧客の仕様の両方に準拠していることを確認します。製品はすべての検査に合格した後にのみ顧客に届けられます。

応用事例

当社の R3 ～ R3S グレードのスタッド リンク オフショア係留チェーンは、世界中の数多くのオフショア エンジニアリング プロジェクトで広く導入されています。安定した性能と信頼の品質に定評があり、お客様から高い評価をいただいております。以下に典型的な例をいくつか示します。

事例1：東南アジア洋上風力発電プロジェクト

プロジェクトの場所: 東南アジアの国の海岸沖にある洋上風力発電所。

プロジェクトの要件: 半潜水型洋上風力タービンと互換性のある係留システムが必要でした。係留チェーンは、優れた耐疲労性、耐腐食性、および高い耐荷重能力を実証する必要がありました。仕様の範囲は 80mm から 100mm で、DNV と ABS の二重認証が必須でした。

解決策: このプロジェクトには、グレード R3S スタッド リンク オフショア係留チェーンと、シャックルやスイベルなどの付属アクセサリを提供しました。高強度 25MnCrMo 鋼を使用し、パルスフラッシュバット溶接プロセスで製造された製品は、DNV および ABS 規格に厳密に従って厳格な製造および検査手順を経ています。さらに、表面防食処理は、プロジェクト現場の特定の海洋環境特性に合わせて最適化されました。

プロジェクトのフィードバック: 運用開始以来、製品は非常に安定して動作し、沖合の風、波、海水の腐食に効果的に耐えています。品質に問題はなく、チェーンは風力タービンの長期係留要件をうまく満たしており、プロジェクト関係者から高い評価を得ています。

事例2：国内FPSO係留設備更新事業

プロジェクトの場所: 南シナ海の FPSO プラットフォーム。

プロジェクトの要件: 特定の老朽化した係留チェーンの交換を伴う、既存の係留システムのアップグレードが必要でした。新しいチェーンは、高い引張強度と優れた耐疲労性を備えながら、既存のシステムと完全に互換性がある必要がありました。仕様は120mmから142mmまであり、CCS認証が必要でした。

解決策: 当社はこのプロジェクトにグレード R3 と R3S スタッド リンク オフショア係留チェーンを組み合わせて提供しました。重要なセクションにはグレード R3S 製品を、非重要セクションにはグレード R3 製品を配備しました。このアプローチは、プロジェクトのパフォーマンス要件を満たしながら、同時にプロジェクトのコストを最適化することに成功しました。さらに、設置プロセスに関する専門的な技術指導を提供しました。

プロジェクトのフィードバック: インストール後、製品は既存のシステムとの完全な互換性を実証し、安定して動作しました。耐荷重能力と耐疲労性の両方がプロジェクトの仕様を満たし、FPSO プラットフォームの係留の安全性が効果的に強化され、係留システム全体の耐用年数が延長されました。
