スイベルフォアランナー（4リンクスイベル）

のCSAC チェーンスイベルフォアランナー（スイベル4リンク）E、EL、SW、EL、C リンクを含む複数のコンポーネントを統合し、アンカー チェーンとの確実な接続を維持しながら回転を可能にする構造ユニットを形成します。この構造は、アンカー固定作業中のねじり応力を軽減し、船舶の移動中にアンカーチェーンの位置を揃えるのに役立ちます。これは、商船、海上プラットフォーム、海軍のアンカー設備で一般的に使用されています。

製品概要

スイベルフォアランナーとは

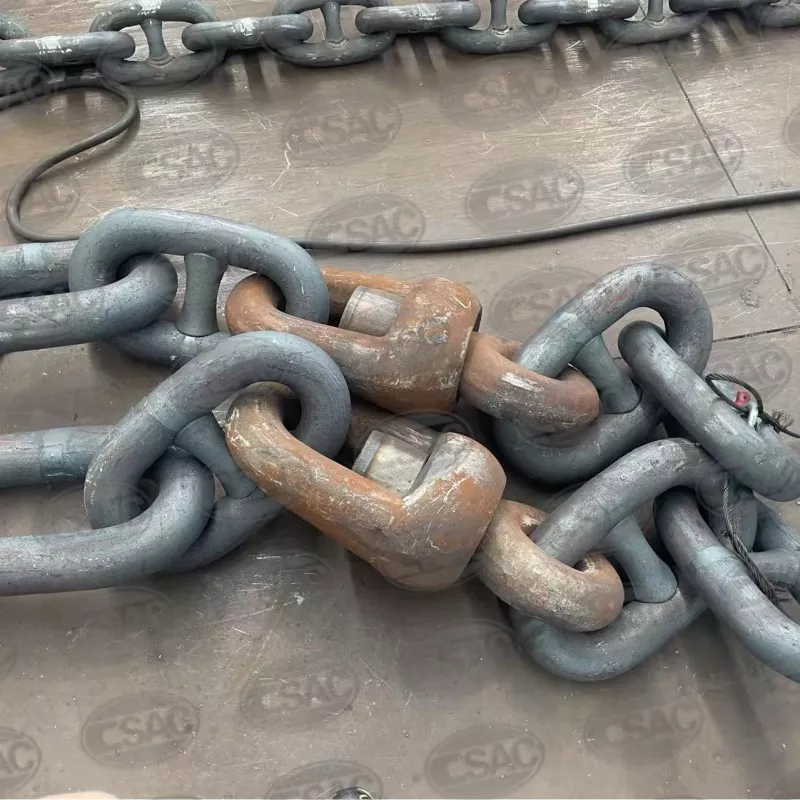

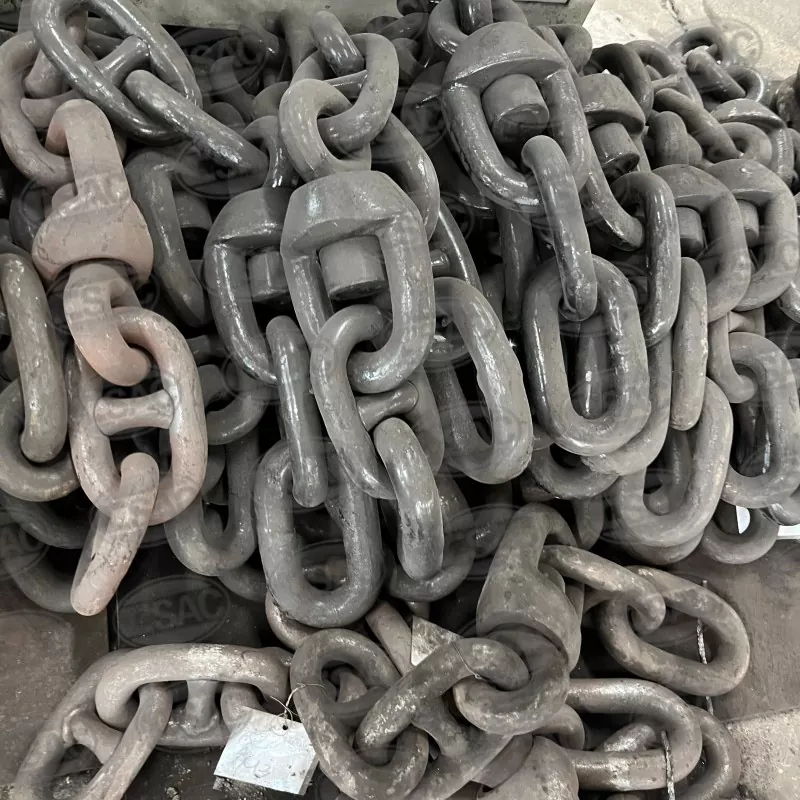

のスイベルフォアランナー（4リンクスイベル）アンカーとスタッド リンク アンカー チェーンの間に配置されるチェーン アセンブリです。中央にスイベル機構と接続リンクが含まれており、負荷がかかった状態でチェーンが自由に回転できるようになります。これにより、風、海流、潮の動きによって船が方向を変えるときの過度のねじれを防ぎます。

コンポーネントの構造

• E – エンドリンク
• EL – 拡大リンク
• SW – スイベルボディ
• C – 接続リンク

この構成により、チェーンは固定システムを通じて効率的に荷重を伝達しながら、安定したアライメントを維持できます。

主要な設計機能

• 一体型スイベル機構

スイベル本体は張力下での連続回転を可能にし、ねじり応力を軽減し、アンカーチェーンの取り扱いを改善します。

• 拡張リンクレイアウト

2 つの拡大されたリンクにより、構造の位置合わせが改善され、アセンブリ全体に荷重が分散され、局所的な応力集中が軽減されます。

• 鍛造マリングレードスチール

すべてのコンポーネントは、過酷な海洋作業をサポートするために熱処理プロセスを施した鍛造海洋グレード鋼を使用して製造されています。

• 表面保護コーティング

表面処理オプションには黒色塗装や溶融亜鉛メッキが含まれており、コンポーネントが海水環境に長期間さらされるのに耐えられます。

技術仕様

アプリケーション

• 商船Ancホーリング

のスイベルフォアランナー（4リンクスイベル）アンカーチェーンがねじれを防ぐために回転機能を必要とする貨物船、タンカー、コンテナ船で広く使用されています。

• オフショアエンジニア慣性システム

浮体式海洋プラットフォーム、掘削船、海洋建設機械は、動的な海況下でも適切なチェーンの位置を維持するためにスイベル フォアランナーに依存しています。

• 造船所の設置とメンテナンス

造船所では、アンカーチェーンの組み立てやメンテナンスの際に、アンカーシステムの長期的な信頼性を確保するために、スイベルフォアランナーの取り付けや交換を行うことがよくあります。

品質管理と認証

全てCSAC チェーンスイベルフォアランナー（スイベル4リンク）製品には国際船級協会の検査証明書が付属しています。

• CCS – 中国分類協会
• ABS – アメリカ海運局
• DNV – デット・ノルスケ・ベリタス
• LR – ロイズレジスター
• BV – ビューローベリタス
• NK – 日本海事協会
• KR – 韓国登録簿
• RS – ロシア海事登録簿
• RINA – レジストロ・イタリアーノ・ナヴァーレ

検査手順には、出荷前の寸法検証、材料組成分析、耐荷重試験が含まれる場合があります。

CSACチェーンを選ぶ理由

老舗マリンチェーンメーカー

舟山中南アンカーチェーン有限公司は1986年に設立され、船舶アンカーチェーンとオフショア係留チェーンの生産に注力しています。同社は船舶用チェーンの製造において数十年の経験を蓄積してきました。

戦略的な港の位置

この工場は世界最大の港の一つである寧波舟山港に近い舟山市に位置しており、世界への輸送に効率的な物流を提供しています。

高度な製造能力

施設面積は約 18,000 平方メートルで、船舶用チェーン部品専用の鍛造設備、マシニング センター、検査システムが備えられています。

テクノロジーとイノベーション

同社は国内外の特許を17件保有し、浙江省科学技術進歩賞を受賞した。浙江省のハイテク企業および専門製造会社として認められています。

研究開発力

舟山中南アンカーチェーン有限公司は江蘇科技大学と共同で高強度海洋ケーブル知能制御最適設計研究所を設立した。

同社はルクセンブルクの特許も所有しています。チェーンスタッド自動生産装置、製造効率と品質の安定性が向上します。

梱包と配送

• 出荷前に表面保護コーティングが施されています
• 海上輸送に適した輸出梱包
• 寧波・舟山港を通じた世界への配送
• 検査報告書と証明書の提供

よくある質問

スイベルフォアランナーの機能は何ですか?

アンカーとアンカーチェーンを回転運動を許容しながら接続し、アンカー作業時のチェーンのねじれを防止します。

どのようなサイズ範囲が利用可能ですか?

製品の直径は 12.5 mm ～ 122 mm です。

分類証明書は入手可能ですか?

はい。プロジェクト要件に応じて、CCS、BV、DNV、ABS、LR、NK、KR、RS、RINA の証明書を提供できます。

どのようなコーティングオプションを提供できますか?

使用条件に応じて溶融亜鉛メッキまたは黒色塗装をお選びいただけます。

スイベルフォアランナーはカスタマイズできますか?

寸法、コーティング、検査要件のカスタマイズは、特定の固定システム設計に合わせて調整できます。
