係留チェーン船舶、海上プラットフォーム、または浮遊資産を海底の所定の位置に固定するために使用される頑丈な鋼製チェーンです。これには 2 つの役割があります。1 つは、風、波、流れ、潮流からの力を吸収して分散することです。第二に、変動する海洋条件下でも安定したステーション維持を確保します。

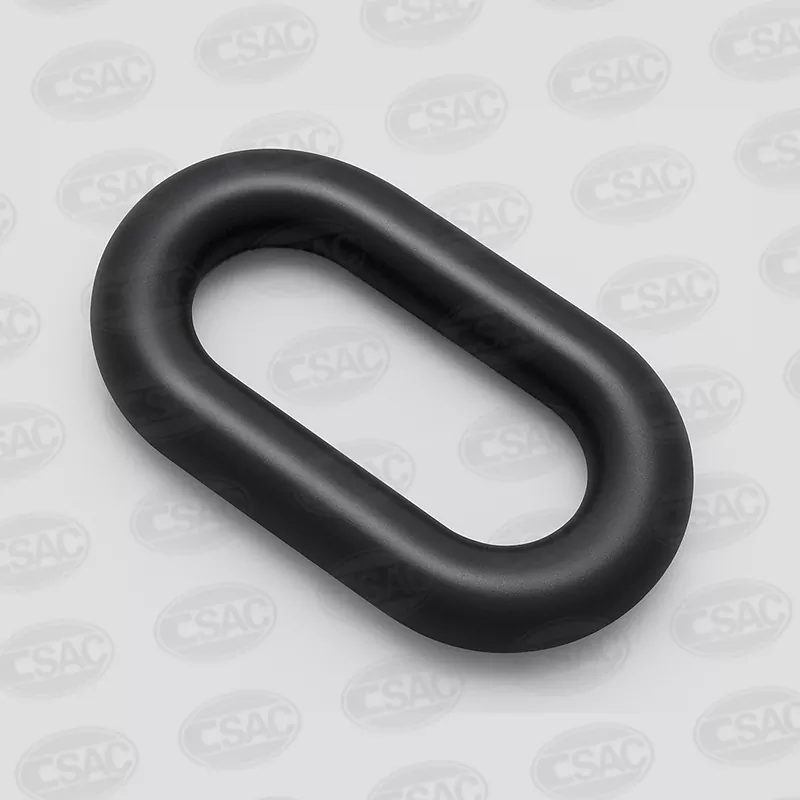

係留チェーンは基本的に、一連の連結された鋼製チェーン リンク (スタッドレスまたはスタッドリンク) であり、浮遊資産のフェアリードまたは船首から海底のアンカーまでの係留ラインを形成します。高い強度、疲労、腐食、摩耗、動的負荷の性能要件を満たさなければなりません。
一般的な高級係留チェーンの主要なパラメータには次のものが含まれます (ただし、これらに限定されません)。
| パラメータ | 代表値/説明 |
|---|---|
| 呼びリンク径(d) | 例: 100 mm、127 mm、137 mm (大型浮体式洋上用途の場合) |
| 破断荷重(BL) | チェーンのグレード（R3、R4、R5など）により分類基準により定義されます。 |
| メートルあたりの単位質量 (m) | スタッドレス チェーンの場合: m ≈ 19.9 d² (te/m) (リンク直径 (メートル単位) による) |
| ヤング率(E) | 一般的な値: スタッドレスの場合は 5.44×10⁷ kN/m²。 6.40×10⁷ kN/m²（スタッドリンクチェーン用） |
| チェーンの長さ(L) | 水深、範囲、カテナリーの設計によって異なります。たとえば、深さ 44 m の 10 MW 半潜水艦では、チェーンの長さ約 650 m を使用しました。 |
| 疲労寿命・使用条件 | 動的荷重、海の状態、チェーンの摩耗、海底接触時の摩耗の下で検証する必要があります |
例として、メーカーは、公称直径 127 mm、単位質量 ~0.353 t/m (調査による) のスタッドレス係留チェーンを供給するとします。
高い強度と耐久性– 係留チェーンは、重い動的荷重（風、波、流れによる）に耐えるように設計されており、浮遊資産と海底の間に堅牢なリンクを提供します。過酷な環境や長期的な環境では、合成ラインよりも好まれます。
範囲とエネルギー吸収– チェーンの長さ (スコープ) を適切に設計すると、カテナリー形状が形成され、重量と水平方向の復元力の両方が得られます。たとえば、長いチェーンは衝撃荷重に対するダンパーとして機能します。
費用対効果とライフサイクル– ヘビーチェーンの初期費用は高額ですが、その耐用年数、メンテナンスの手間（他の係留システムと比較して）、信頼性の点から、健全な投資と言えます。洋上浮体式風力タービンの場合、係留チェーンのコストはシステムの主要な部分ですが正当化されます。
摩耗とメンテナンスの意識– 摩耗は多くの場合、チェーンが海底にあり、動きによって摩耗が起こる「擦れセクション」に集中します。定期的な検査が必要です。
将来への備え– 海洋設備がより深い水域に移動し、浮遊プラットフォームの容量が増加するにつれて、チェーンの直径、長さ、および疲労耐久性が増加します。パラメータ感度の研究では、長さが動的応答に大きな影響を与えることが示されています。
したがって、係留チェーンは単なる「重いチェーン」ではなく、正確な仕様が動作の安全性、コスト、寿命に大きく影響する精巧に設計されたコンポーネントです。
環境負荷（風、波、流れ）、水深、海底の状態、浮遊資産の運動範囲を確立することから始めます。カテナリー係留理論を使用して、必要なチェーンの長さ、直径、1 メートルあたりの重量、アンカー荷重、安全係数を決定します。例: チェーンの長さと公称直径は、張力、剛性、横になっているセクションの動作に影響します。
チェーンのグレード (R3、R4 など)、リンクのタイプ (多くの係留用スタッドレス)、仕上げ (コーティング、亜鉛メッキ、腐食代) を選択します。単位質量、破断荷重、弾性率についてはメーカーのデータを確認してください。
チェーンをセグメントに展開し、アンカーと船舶のフェアリードに固定します。正しいチェーンスコープを提供してください (サイトによっては、2 × -3 × 水深が多い)。海底に横たわっている部分が動きを吸収するのに十分であることを確認してください。短すぎると突然の衝撃荷重がかかる可能性があり、長すぎると復元剛性が低下する可能性があります。
チェーンの長さ、張力、方向、海底接触を監視します。測定方法 (ノギス、写真測量) を使用して、リンクの伸びや摩耗を測定します。
検査プログラムを確立します。重要な領域: リンクの伸び、腐食浸透、海底接触部の摩耗、疲労亀裂。必要に応じてチェーンを交換または改修します。
たるみを引き締める効果浅い水域では、長すぎるチェーンは緩んで過剰な動きを引き起こす可能性があります。短すぎると、プリテンションが高くなり、安全マージンが減少する可能性があります。感度分析では、長さが優勢であることが示されています。
摩耗ゾーン：擦れ部分（チェーンが海底に触れる部分）が摩耗します。監視が必要です。
腐食と疲労: 特に海洋環境では、メンテナンスと保護処理が重要です。
不適切な範囲: チェーンのスコープが適切でない場合 (長さ対水深対力)、係留性能が低下します。
浮体式風力発電の拡大、深海油田・ガス田、ステーション維持の信頼性に対する要求の高まりに伴い、係留チェーンは進化しています。主な傾向は次のとおりです。
水深とプラットフォームのサイズが大きくなるにつれて、呼び径と単位質量が増加します。たとえば、研究では、117 mm から 137 mm に変更すると安全マージンが向上することが示されています。
高度な材料グレードと耐疲労鋼により、動的負荷下での耐用年数が延長されます。
チェーン検査用の測定および監視技術（光学ノギス、写真測量）を改善し、ライフサイクル管理を改善しました。
チェーンの長さと動的挙動（感度解析）をより深く理解することで、安全性を維持しながらコストを削減するためのよりスマートな設計が可能になります。
リアルタイム監視システム (張力センサー、摩耗センサー) との統合により、予知保全とダウンタイムの削減が可能になります。
持続可能性: 腐食代、チェーンスチールのリサイクル可能性、および費用対効果の高い改修と交換を考慮します。
したがって、高品質の係留チェーンのサプライヤーを選択することで、現在のパフォーマンスが保証されるだけでなく、進化する海洋資産の将来性も保証されます。
係留チェーンに関するよくある質問
Q1: 所定の水深とプラットフォームのサイズに対して、どのチェーンの直径を選択する必要がありますか?
A1: 直径は、分類ルールと資産の移動範囲によって定義される、予想される荷重 (破壊荷重、疲労寿命) によって異なります。たとえば、公称直径を大きくすると、定格条件や極端な条件下で浮体式プラットフォームの水平運動が減少することが研究で示されています。設計者は、水深、潮流、波の状況、予想されるフェアリード荷重を評価し、適切な安全率を持つ直径を選択する必要があります。
Q2: 係留チェーンはどれくらいの頻度で検査する必要がありますか?また重要な検査ポイントは何ですか?
A2: 検査頻度は環境と資産の重要度によって異なります。主な検査ポイントには、リンクの伸び、海底接触部の摩耗、腐食侵入、疲労亀裂、アンカーポイントの状態が含まれます。磨耗は摩擦部分に集中していることがよくあります。重要な係留設備については、通常の年または年に 1 回の検査と、使用中のモニタリングを補足することをお勧めします。
結論として、十分に仕様が定められ、適切に設置および保守された係留チェーンは、あらゆる海洋係留システムの基礎となるコンポーネントです。これにより、浮遊資産の安全性、信頼性、長期的な価値が保証されます。このような状況において、当社が提供する高品質の係留チェーンは、中南アンカーチェーン株式会社現在および将来のステーション維持の需要に応える堅牢なソリューションを提供します。より詳細な仕様のサポート、またはカスタマイズされたチェーン ソリューションについては、お問い合わせください。お問い合わせ.
